隔离485哪种方案好
2019-08-22 14:30:00RS485电路可以分为非隔离型和隔离型。隔离型电路是在非隔离型电路的基础上增加隔离性能，使得电路具有更强的抗干扰性和系统稳定性。
以下三种情况需要485隔离：
1、当485通信接口外部节点连接高压时，极易损坏后端电路，甚至可能会在使用端产生触电；
2、当485通信节点距离太远时，每个节点的参考地都接于本地的大地，当两端大地之间存在较大的压差时，地电势会以共模电压的方式叠加在信号线上，从而有可能超出端口可承受的共模电压范围，影响正常通信，甚至会损坏后端电路；
3、当距离较远的485通信节点之间的地平面利用线缆进行连接时（如485屏蔽电缆），地线会和大地形成地环路，该环路会耦合外部共模噪声，并产生地环路电流，可能会导致整个电路系统失效。
隔离型485电路可有效将系统中高压区域与安全区域隔离，以保证设备及人身安全；并断开长距离传输信号的地回路，以避免地环路和共模信号的影响，因而越来越多的应用于485系统中。

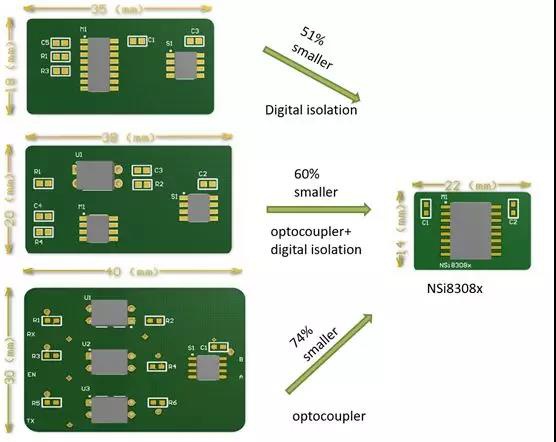

几种隔离方案对比：
纳芯微电子的半双工隔离RS-485芯片NSi83085及全双工隔离RS-485芯片NSi83086具有高可靠性、高隔离耐压、高共模抗扰、以及高集成度的特点，其能够承受较为复杂的EMC环境，如ESD、EFT、浪涌等；隔离耐压值可达到符合UL1577标准的5kVrms，CMTI达到150kV/us；内部集成了数字隔离和RS-485驱动两种功能设计，可大幅简化系统设计复杂度，并减少系统PCB的面积，是实现485隔离的最佳选择。
