概 述

CH432 是双UART 芯片，包含两个兼容16C550 的异步串口，支持半双工收发自动切换和IrDA 红外编解码，支持最高4Mbps 的通讯波特率，可以用于单片机/嵌入式系统的RS232 串口扩展、带自动硬件速率控制的高速串口、RS485 通讯、IrDA 通讯等。下图为其一般应用框图。

特 点

> 支持5、6、7 或者8 个数据位以及1 或者2 个停止位。

> 支持奇、偶、无校验、空白0、标志1 等校验方式。

> 可编程通讯波特率，支持115200bps 以及最高达4Mbps 的通讯波特率。

> 内置16 字节的FIFO 先进先出缓冲器，支持4 个FIFO 触发级。

> 支持MODEM调制解调器信号CTS、DSR、RI、DCD、DTR、RTS，可由75232芯片转成RS232电平。

> 支持硬件流控制信号CTS 和RTS 自动握手和自动传输速率控制，兼容TL16C550C。

> 支持串口帧错误检测、支持Break 线路间隔检测。

> 支持全双工和半双工串口通讯，提供RTS 串口发送状态信号支持RS485 收发自动切换。

> 内置SIR 红外线编解码器，支持2400bps 到115200bps 波特率的IrDA 红外通讯。

> 内置时钟振荡器，支持频率范围0.9216MHz～32MHz 的晶体，默认使用22.1184MHz 晶体。

> 可选两种单片机接口：10MB 速度的8 位被动并行接口和3MB/24MHz 速度的SPI 串行接口。

> 并行接口包含8 位数据总线，4 位地址，3 线控制：片选输入、写选通以及可选的读选通。

> SPI 串行接口包含SPI 片选、串行时钟、串行输入和输出，并且SPI 输出与输入可以并联。

> 中断输出引脚是可选连接，低电平有效，可以通过查询寄存器中的中断标志位代替。

> 支持5V 或者3.3V 电源电压，支持串口低功耗睡眠模式。

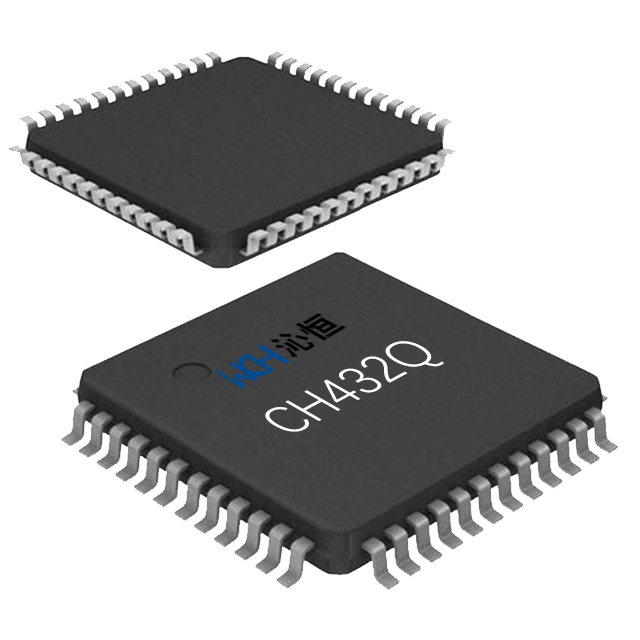

> 提供QFP-44 和SSOP-20 两种无铅封装，兼容RoHS。

封 装

引 脚

4.1. 一般说明

CH432T 芯片采用SSOP-20 封装，是QFP-44 封装的CH432Q 芯片的简装版，两者相同名称的引脚具有相同的功能。下表中直接列出的引脚号适用于QFP-44 封装，而括号中的引脚号适用于SSOP-20封装，表中标为灰色的引脚是对双功能引脚的重新定义。

4.2. 电源和系统信号线

4.3. 本地接口信号线

4.4. 串口0信号线

4.5. 串口1信号线
