⚫ 产品概述

NST1001是一款高精度双引脚数字脉冲输出型温度传感器，属于纳芯微电子D-NTC™系列。NST1001特有的脉冲计数型数字输出以及在宽温度范围内高精度的特性，可直接与MCU的GPIO连接使用，保障测量精度的同时降低MCU开销并减少成本。NST1001的测温范围为-50°C 到150°C，满足汽车、工业、家用电器等场合对温度监测的需求。NST1001仅有两个引脚，可以使得NST1001芯片可轻松应用于双线数字温度探针或者直接替代NTC热敏电阻。相较于传统的NTC热敏电阻，NST1001使用更简单、数字化、更精确，其无需借助系统校准或软硬件补偿的情况下就可以实现全温区内的高精度温度检测。NST1001内置EMI滤波器，使得其可以用于存在较大干扰的设备中。由于NST1001工作电流极低，可以通过MCU的GPIO供电，因此也可以用于对功耗要求特别严格的无线物联网传感器节点中。

⚫ 特征：

➢ 宽温度工作范围–50°C 至 150°C
➢ 分辨率高，最高可达 0.0625℃
➢ 全温域内保持高精度
✓ -20 oC ~ 85oC : ±0.5℃ (最大)
✓ -50 oC ~ -20 oC: ±0.75 ℃ (最大)
✓ 85 oC ~ 150 oC: ±0.75 ℃ (最大)
➢ 脉冲数型数字输出，无需 AD 转换接口
➢ 单次温度转换时间 50ms
➢ 转换时工作电流仅 30uA，零待机功耗
➢ 供电范围宽，1.65V 到 5.5V
➢ 可直接替换传统 NTC

➢ 封装形式
✓ TO-92s (4mm x 3mm)
✓ DFN2L（1.6mm x 0.8mm）

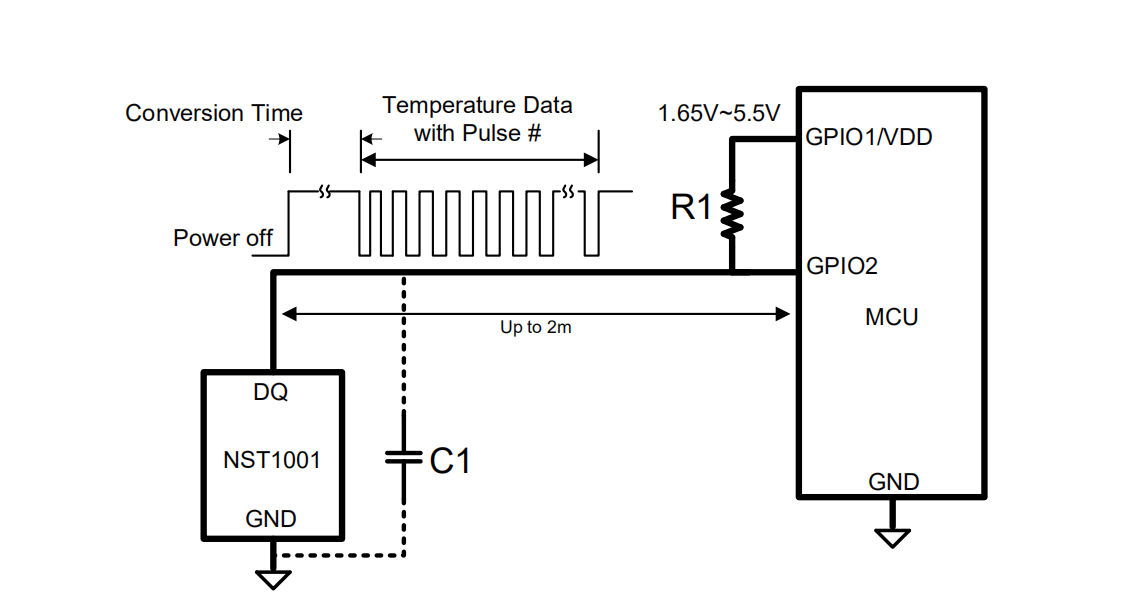

⚫ 应用电路示意图：
